Ей там! Като доставчик на 6KV мотоциктори на пръстени, имах справедлив дял от опит в работата с тези мощни машини. Един от най -често срещаните въпроси, които ми се задават, е как да проектирам система за управление на 6kV мотор на пръстен. Е, в тази публикация в блога ще го разбия за вас по начин, който е лесен за разбиране.

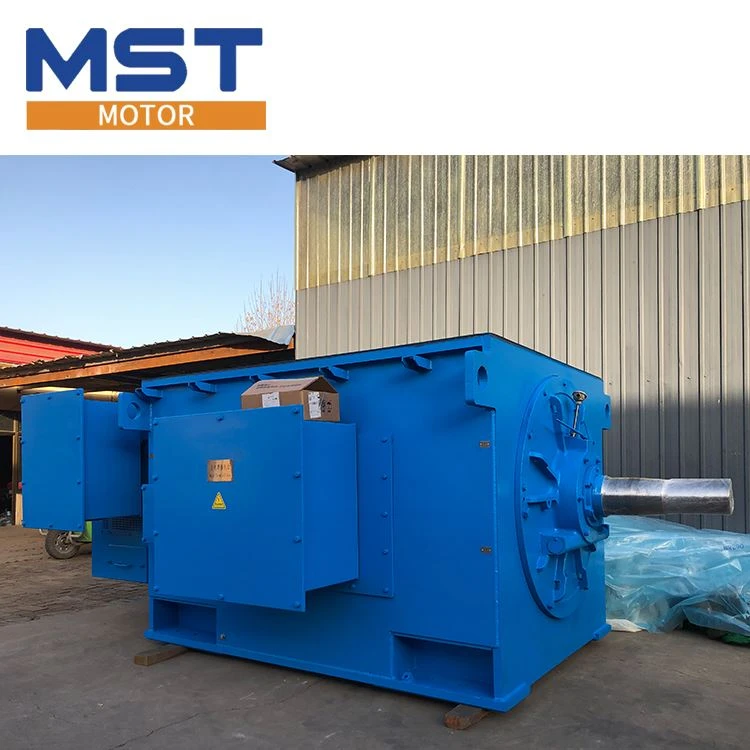

Първо, нека поговорим малко за това какво е 6kV моторен мотор. 6kV мотор на хлъзгач, известен още като a6kV моторна мотор, е вид двигател с високо напрежение, който се използва широко в индустриалните приложения. Има ротор на плъзгащ се пръстен, който позволява да се добави външно съпротивление към веригата на ротора. Тази функция дава на двигателя отличен начален въртящ момент и възможности за контрол на скоростта. Можете също да проверитеМотор на ротор на хлъзгав пръстениПлъзнете електрически двигателЗа повече подробности.
Сега, нека се потопим в процеса на проектиране на система за управление на двигател с плъзгащ се пръстен с 6 kV.
Стъпка 1: Разберете изискванията за приложение
Първото нещо, което трябва да направите, е да разберете специфичните изисквания на приложението, където ще се използва двигателят. Това включва неща като необходимия въртящ момент, обхват на скоростта, работен цикъл и всякакви специални работни условия. Например, ако двигателят ще се използва в конвейерна система, ще трябва да знаете натоварването, което трябва да носи, и скоростта, с която трябва да работи. Разбирането на тези изисквания ще ви помогне да определите подходящата стратегия за контрол и компонентите за системата.
Стъпка 2: Изберете правилната стратегия за контрол
Налични са няколко стратегии за контрол за 6KV мотоциктори за пръстен и изборът зависи от изискванията за приложение. Ето някои често срещани:
Започвайки директно на линия (DOL)
Това е най -простият и най -лесен метод за контрол. При стартиране на DOL двигателят е свързан директно към захранването. Подходящ е за приложения, при които товарът може да понася висок стартов ток и двигателят не е необходимо да се стартира често. Въпреки това, той може да причини значителен спад на напрежението в силовата система и може да постави много стрес върху двигателя и механичните компоненти.
Star-Delta започва
Стартът на Star-Delta е популярен метод за намаляване на стартовия ток на двигателя. При този метод двигателят първоначално е свързан в конфигурация на звезда по време на стартиране, което намалява напрежението във всяка фаза и по този начин началния ток. След като двигателят достигне определена скорост, той преминава към конфигурация на делта за нормална работа. Този метод е подходящ за приложения, при които изискването за начален въртящ момент не е много високо.
Контрол на устойчивостта на плъзгане на пръстена
Контролът на устойчивостта на плъзгане е по -усъвършенстван метод, който позволява прецизен контрол на скоростта и въртящия момент на двигателя. Като добавите външно съпротивление към веригата на ротора, можете да регулирате приплъзването на двигателя и по този начин да контролирате скоростта му. Този метод е особено полезен за приложения, които изискват широк диапазон на скоростта и висок начален въртящ момент, като подемници и дробилки.
Стъпка 3: Изберете контролните компоненти
След като изберете стратегията за контрол, трябва да изберете подходящите контролни компоненти за системата. Ето някои ключови компоненти, които ще ви трябват:
Прекъсвачи на вериги
Прекъсвачите се използват за защита на двигателя и системата за управление от свръхток и късо съединение. Трябва да изберете прекъсвач с подходящата оценка въз основа на изискванията на тока и напрежението на двигателя.
Контактори
Контакторите се използват за включване и изключване на двигателя. Обикновено се контролират от контролна верига и могат да се справят с високи токове. Трябва да изберете контактор със съответните оценки на напрежението и тока за двигателя.
Релета
Релетата се използват за контрол на работата на контакторите и други компоненти в системата за управление. Те могат да се използват за функции като защита от претоварване, защита на недостатъчно напрежение и блокиране.
Сензори за скорост
Сензорите за скорост се използват за измерване на скоростта на двигателя и осигуряване на обратна връзка на системата за управление. Това позволява на системата за управление да регулира скоростта на двигателя въз основа на изискванията за приложение. Налични са няколко вида сензори за скорост, като тахометри и енкодери.
Кутии за съпротива
Ако използвате контрол на съпротивлението на хлъзгавия пръстен, ще ви трябват кутии за съпротивление, за да добавите външно съпротивление към веригата на ротора. Кутиите за съпротивление трябва да бъдат проектирани така, че да се справят с изискванията за ток и напрежение на двигателя.
Стъпка 4: Проектирайте контролната верига
След като сте избрали контролните компоненти, трябва да проектирате контролната верига. Контролната верига е отговорна за контролирането на работата на двигателя въз основа на избраната стратегия за управление. Обикновено се състои от захранваща верига и контролна верига.
Силната верига е отговорна за захранването на мощността на двигателя и контролните компоненти. Тя включва прекъсвачите, контакторите и други компоненти на захранването. Контролната верига е отговорна за контролирането на работата на захранващата верига. Тя включва релетата, сензорите за скорост и други контролни компоненти.
Когато проектирате контролната верига, трябва да вземете предвид фактори като безопасност, надеждност и лекота на поддръжка. Също така трябва да гарантирате, че контролната верига отговаря на съответните електрически стандарти и разпоредби.
Стъпка 5: Тествайте и възложете системата за управление
След като системата за управление е проектирана и инсталирана, трябва да го тествате и поръчате, за да се уверите, че работи правилно. Това включва тестване на функциите за стартиране, работа и спиране на двигателя, както и тестване на функциите за защита на системата за управление.
По време на процеса на тестване трябва да наблюдавате производителността на двигателя и да направите всички необходими корекции на системата за управление. Също така трябва да проверите за всякакви електрически или механични проблеми и да ги отстраните, преди двигателят да бъде поставен в експлоатация.
Стъпка 6: Поддръжка и отстраняване на неизправности
След като системата за управление е в експлоатация и двигателят работи, трябва да извършвате редовна поддръжка, за да гарантирате нейната надеждност и дълголетие. Това включва проверка на контролните компоненти за износване, почистване на двигателя и системата за управление и смазване на механичните компоненти.
В случай на проблеми със системата за управление, трябва да можете да ги отстранявате и да ги поправите бързо. Това изисква добро разбиране на дизайна и работата на системата за управление, както и възможността за използване на диагностични инструменти и техники.
Е, това е основен преглед на това как да проектирате система за управление за 6KV мотор на пръстен. Надявам се, че тази публикация в блога ви е била полезна. Ако сте на пазара за 6KV мотор на пръстен или се нуждаете от помощ при проектирането на система за управление, не се колебайте да се свържете. Тук сме, за да ви помогнем да намерите най -доброто решение за вашето приложение.
ЛИТЕРАТУРА
- Основи на електрически машини от Стивън Дж. Чапман
- Анализ и дизайн на електроенергийната система от J. Duncan Glover, Mulukutla S. Sarma и Thomas J. Overbye
